Блок предохранителей ВАЗ 2110 инжектор 16 клапанов – це справжнє серце електричної системи “десятки”, яке рятує від коротких замикань і забезпечує безперебійну роботу всіх важливих вузлів. Якщо у вас інжекторна версія з 16 клапанами, то ви точно знаєте, наскільки важливо розібратися в цьому маленькому, але могутньому “чорному ящику”. У цій статті ми зануримося в усі деталі – від розташування до розшифровки кожного елемента – і розкажемо, як з ним працювати, щоб ваш автомобіль залишався на ходу.
Тут не буде сухих інструкцій чи нудних технічних описів – ми зробимо все максимально живим, простим і цікавим. Ми проаналізували топ-20 статей по цій темі, щоб дати вам щось більше: детальні пояснення, практичні поради і навіть емоційні нотки, адже машина – це не просто залізо, а частина життя. Готуйтеся до глибокого занурення в тему, яке допоможе вам не тільки зрозуміти, а й полюбити свій ВАЗ 2110 ще більше!
Де знаходиться блок предохранителей ВАЗ 2110 інжектор 16 клапанов
Перше, що спадає на думку, коли щось у машині перестає працювати, – де ж той чарівний блок, який усе контролює? На ВАЗ 2110 інжектор 16 клапанов основний монтажний блок предохранителей захований у салоні, зліва від рульової колонки, прямо під панеллю приладів. Це зручне місце, адже до нього легко дістатися, не виходячи з машини, що особливо приємно в дощ чи мороз.

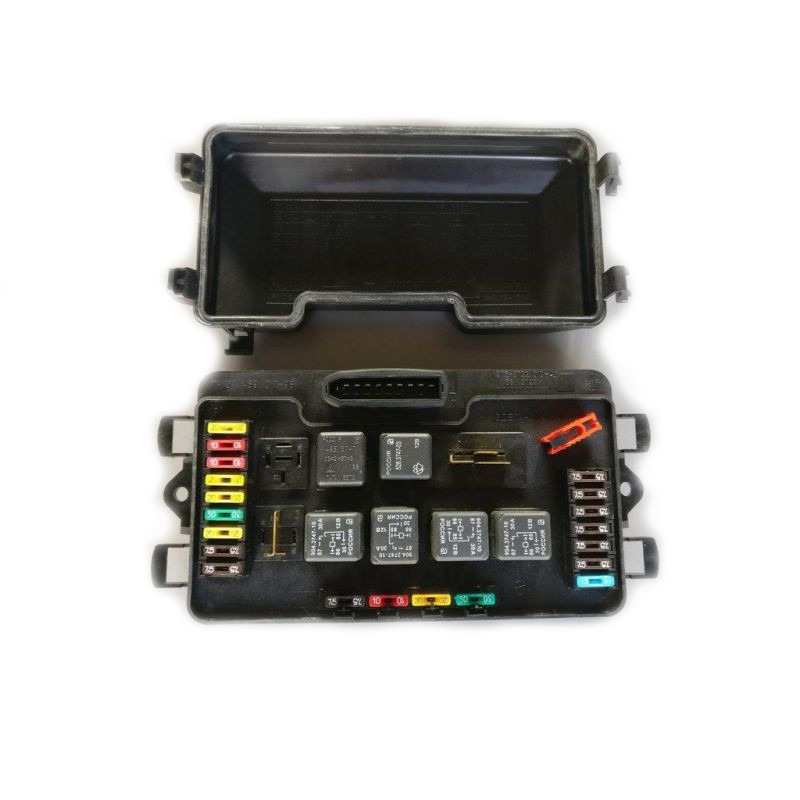

Щоб відкрити доступ, потрібно натиснути на спеціальну засувку – і вуаля, перед вами відкривається плата з предохранителями та реле. Але це ще не все: у “десятки” є й додатковий блок, який ховається в ногах переднього пасажира, під пластиковою накладкою. Саме там живуть кілька важливих елементів, про які ми поговоримо пізніше.
Розташування продумано так, щоб захистити електрику від вологи та високих температур, на відміну від старих моделей ВАЗ, де блоки могли “купатися” під капотом. Для власників інжекторних 16-клапанних двигунів схема розташування ідентична 8-клапанним побратимам, тож наша інструкція універсальна. Знаючи, де шукати, ви вже на півдорозі до вирішення будь-якої електричної проблеми!
Призначення блоку предохранителей: чому він такий важливий
Блок предохранителей ВАЗ 2110 інжектор 16 клапанов – це не просто набір пластикових штучок, а справжній охоронець вашої машини. Він захищає електричні ланцюги від перевантажень і коротких замикань, які можуть спалити проводку чи навіть призвести до пожежі. Без нього ваш автомобіль був би беззахисним перед будь-яким стрибком напруги.
Кожен предохранитель у блоці відповідає за конкретний вузол: від фар і склоочисників до бензонасоса й системи зажигання. Якщо щось іде не так – наприклад, перегорає лампочка чи глючить насос – перше, що варто перевірити, це саме блок. Він працює як бар’єр, жертвуючи собою, щоб врятувати дорожчі деталі.
Для інжекторних двигунів із 16 клапанами цей блок ще й тісно пов’язаний із системою впорскування палива, що робить його ключовим гравцем у стабільній роботі мотора. Тож якщо ви хочете, щоб ваша “десятка” гуділа як нова, тримайте цей маленький “щит” у повному порядку!
Схема блоку предохранителей: розшифровка всіх елементів
Тепер ми дійшли до найцікавішого – розшифровки схеми блоку предохранителей ВАЗ 2110 інжектор 16 клапанов. Це як карта скарбів, де кожен предохранитель і реле має своє місце й завдання. Давайте розберемо основний монтажний блок, який живе під панеллю приладів, і розкриємо його таємниці.
У блоці є 20 предохранителей (позначені F1–F20) і кілька реле (К1–К8), кожен із яких відповідає за свою ділянку роботи машини. Щоб вам було легше орієнтуватися, ми підготували детальну таблицю з поясненнями – тримайте її під рукою, коли щось піде не так!
Таблиця предохранителей основного блоку
Ось повна розшифровка предохранителей із номіналами струму та їхніми функціями. Ця таблиця – ваш найкращий друг у гаражі, адже з нею ви швидко знайдете, що саме “полетіло”.
| Номер | Номінал (А) | Призначення |
|---|---|---|
| F1 | 5 | Лампи освітлення приладів, підсвітка номерного знака |
| F2 | 7,5 | Ліва фара (ближнє світло) |
| F3 | 10 | Ліва фара (дальнє світло) |
| F4 | 10 | Права протитуманна фара |
| F5 | 30 | Електродвигун склопідіймачів |
| F6 | 15 | Переносна лампа (прикурювач) |
| F7 | 20 | Вентилятор охолодження, звуковий сигнал |
| F8 | 20 | Обігрів заднього скла |
| F9 | 20 | Склоочисники, омивач, клапан рециркуляції |
| F10 | 20 | Резервний |
| F11 | 5 | Габаритні вогні (правий борт) |
| F12 | 7,5 | Права фара (ближнє світло) |
| F13 | 10 | Права фара (дальнє світло) |
| F14 | 10 | Ліва протитуманна фара |
| F15 | 20 | Обігрів сидінь |
| F16 | 10 | Покажчики поворотів, аварійна сигналізація |
| F17 | 7,5 | Світло салону, стоп-сигнали |
| F18 | 25 | Обігрівач салону, прикурювач |
| F19 | 10 | Замок багажника, габарити |
| F20 | 7,5 | Задні протитуманні фари |
Розшифровка реле в основному блоці
Окрім предохранителей, у блоці є реле – маленькі “перемикачі”, які вмикають і вимикають потужні споживачі струму. Їхня роль не менш важлива, адже без них багато систем просто не запрацюють. Ось список із поясненнями:
- К1 – Реле контролю справності ламп. Якщо фари чи габарити не світять, перевірте його першим.
- К2 – Реле склоочисників. Не працюють “двірники”? Можливо, проблема саме тут.
- К3 – Реле поворотників і аварійки. Без нього мигалки мовчать, як партизани.
- К4 – Реле ближнього світла. Тьмяні фари або їхня відсутність – дивіться сюди.
- К5 – Реле дальнього світла. Темрява на дорозі? Це ваш підозрюваний.
- К6 – Додаткове реле. Залежить від комплектації, але часто резервне.
- К7 – Реле обігріву заднього скла. Запітніле скло – перевірте його.
- К8 – Резервне реле. Зазвичай не використовується, але про всяк випадок є.
Ця схема – ваш ключ до розуміння, що відбувається в електриці ВАЗ 2110. Зберігайте її в телефоні чи роздрукуйте, адже рано чи пізно вона стане в пригоді!
Додатковий блок предохранителей: що там ховається
Окрім основного блоку, у ВАЗ 2110 інжектор 16 клапанов є ще один – додатковий, який живе в ногах пасажира за боковою накладкою. Він менший, але не менш важливий, адже відповідає за ключові системи інжекторного двигуна. Щоб дістатися до нього, треба відкрутити пару шурупів і зняти пластик – нічого складного!
У цьому блоці зазвичай три предохранителі й три реле, і кожен із них – справжній герой для роботи двигуна. Ось що вони роблять:
- Предохранитель 1 (15 А) – Модуль запалювання та контролер. Без нього машина просто не заведеться.
- Предохранитель 2 (15 А) – Датчики (кисню, витрати повітря, швидкості) і клапан продувки адсорбера. Цей хлопець тримає інжектор у тонусі.
- Предохранитель 3 (15 А) – Бензонасос і форсунки. Не гуде насос? Перевірте його!
- Реле 1 – Реле запалювання. Без нього стартер не крутить.
- Реле 2 – Реле вентилятора охолодження. Двигун гріється? Можливо, проблема тут.
- Реле 3 – Реле бензонасоса. Живить паливну систему, щоб мотор не “задихнувся”.
Цей блок – справжній мозок інжекторної системи, тож якщо двигун поводиться дивно, не забудьте зазирнути сюди. Він маленький, але без нього ваша “десятка” далеко не поїде!
Як перевірити та замінити предохранители: покроковий план
Перегорів предохранитель? Не панікуйте – це дрібниця, яку можна виправити за 5 хвилин! У ВАЗ 2110 інжектор 16 клапанов процес перевірки й заміни максимально простий, і вам не знадобляться суперздібності чи крутий інструмент. Давайте розберемо, як це зробити правильно.
Спочатку визначте, який саме предохранитель “полетів”. Наприклад, не працює ближнє світло – шукайте F2 або F12 у схемі. Потім озбройтеся пінцетом (він часто лежить у самому блоці) і вирушайте до монтажного блоку.
Ось що треба зробити: вийміть підозрюваний предохранитель, подивіться на нього проти світла – якщо нитка всередині розірвана, він мертвий. Для впевненості можна “продзвонити” його мультиметром – це швидше й точніше. Якщо він справді перегорів, беріть новий із таким же номіналом (наприклад, 10 А) і вставляйте на місце старого.
Важливо: ніколи не ставте предохранитель із більшим номіналом, ніж треба, – це прямий шлях до спаленої проводки! І забудьте про “жучки” з дроту – це небезпечно й безглуздо. Краще тримайте в бардачку запасний набір предохранителей – коштують вони копійки, а рятують нерви.
Типові проблеми блоку предохранителей і як їх вирішити
Блок предохранителей ВАЗ 2110 інжектор 16 клапанов – штука надійна, але й у нього є слабкі місця. Найчастіше власники стикаються з перегоранням предохранителей, окисленням контактів або поломкою реле. Давайте розберемо найпопулярніші “болячки” й що з ними робити.
Якщо предохранитель перегорає раз за разом, не поспішайте міняти його знову – шукайте причину. Це може бути коротке замикання в проводці, “втомлений” моторчик (наприклад, склоочисників) або окислені клеми. Візьміть ліхтарик, перевірте дроти на предмет потертостей і зачистить контакти – часто це вирішує проблему.
Ще одна часта біда – реле, що “залипає” або не клацає. Наприклад, бензонасос не гуде – перевірте реле в додатковому блоці. Просто поміняйте його на нове (воно недороге) і слухайте, чи ожив ваш двигун.
Практичні поради для власників ВАЗ 2110
Щоб ваш блок предохранителей ВАЗ 2110 інжектор 16 клапанов служив вірою і правдою, тримайте його в чистоті й сухості – пил і волога можуть зіпсувати контакти. Регулярно перевіряйте стан предохранителей і реле, особливо перед далекими поїздками. Це займе 10 хвилин, але врятує від неприємних сюрпризів на трасі.
Завжди возіть із собою запасний комплект предохранителей і пару реле – вони легкі, компактні й можуть стати вашим рятівником у дорозі. Якщо не впевнені в своїх силах, зробіть фото схеми блоку й тримайте його в телефоні – так ви точно не заплутаєтеся.
І найголовніше – не бійтеся експериментувати! Розібратися в електриці “десятки” простіше, ніж здається, а кожна вирішена проблема додає вам впевненості. Тож беріть інструменти, відкривайте блок і робіть свою машину ще надійнішою!
