Схема підключення генератора ВАЗ 2107: повний посібник

Чому генератор ВАЗ 2107 такий важливий?

Генератор у автомобілі ВАЗ 2107 – це справжнє серце електричної системи. Без нього акумулятор швидко розрядиться, фари потьмяніють, а двигун може просто не завестися в найневідповідніший момент. Уявіть собі. ви їдете пізно ввечері, і раптом усе електричне обладнання відмовляє через несправність генератора. Страшно, правда? У цій статті ми розберемо все про схему підключення генератора ВАЗ 2107, причини проблем із ним, способи їх вирішення, профілактичні заходи та дамо корисні поради як новачкам, так і досвідченим автолюбителям.

Ми заглибимося в деталі, щоб ви могли не лише зрозуміти, як працює ця система, але й самостійно впоратися з дрібними поломками. Тож, якщо ви хочете розібратися в електриці свого “сімки” та уникнути неприємних сюрпризів на дорозі, читайте далі!

Що таке генератор ВАЗ 2107 і як він працює?

Генератор у ВАЗ 2107 – це пристрій, який перетворює механічну енергію двигуна в електричну. Він забезпечує живлення всіх електричних систем автомобіля, а також заряджає акумулятор під час руху. Без генератора машина могла б працювати лише кілька хвилин, поки акумулятор не розрядиться.

Основні компоненти генератора включають статор, ротор, щітковий вузол, регулятор напруги та діодний міст. Усе це працює в тандемі, щоб забезпечити стабільний струм. Наприклад, коли ви вмикаєте фари чи обігрівач, генератор автоматично збільшує потужність, щоб покрити додаткове навантаження.

Причини виникнення проблем із генератором ВАЗ 2107

Проблеми з генератором можуть виникати з різних причин, і кожна з них має свої особливості. Давайте розберемо найпоширеніші з них, щоб ви могли вчасно розпізнати “симптоми” та уникнути серйозних поломок.

• Знос щіток генератора. Щітки з часом стираються через постійний контакт із ротором. Це призводить до погіршення контакту та зниження вихідної напруги. Наприклад, якщо напруга падає нижче 13,5 В, акумулятор перестає заряджатися належним чином.
• Пошкодження ременя приводу. Якщо ремінь ослаблений або порваний, генератор не зможе обертатися з потрібною швидкістю. Це часто трапляється через знос або неправильне натягнення.
• Вихід із ладу регулятора напруги. Цей маленький, але важливий елемент контролює рівень напруги. Якщо він ламається, генератор може видавати занадто високу або низьку напругу, що загрожує пошкодженням електрики авто.
• Окислення контактів. Волога, бруд чи сіль із доріг можуть призводити до корозії клем. Це погіршує передачу струму, і генератор працює нестабільно.
• Механічні пошкодження. Удар, вібрація чи перегрів можуть пошкодити внутрішні компоненти генератора, особливо підшипники чи обмотку статора.

Реальний приклад. один мій знайомий із Києва, власник ВАЗ 2107 1985 року випуску, зіткнувся з проблемою, коли його акумулятор постійно розряджався. Після перевірки виявилося, що щітки генератора зносилися до критичного рівня. Заміна обійшлася всього в 200 гривень, але могла б коштувати набагато дорожче, якби він вчасно не звернувся до майстра.

Схема підключення генератора ВАЗ 2107: покроковий розбір

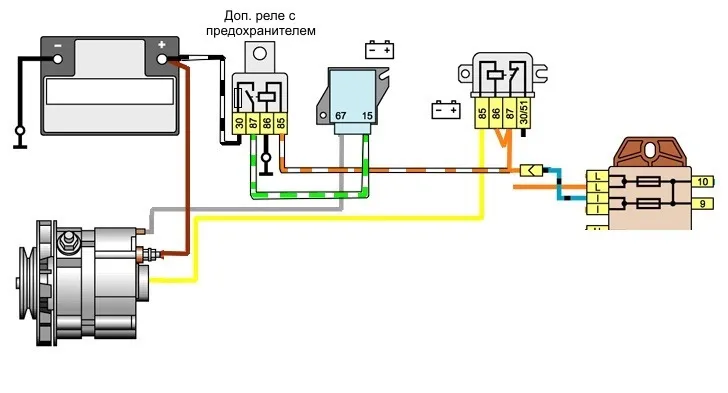

Щоб зрозуміти, як правильно підключити генератор, потрібно розібратися в його схемі. На ВАЗ 2107 використовується генератор типу Г-222 або його аналоги. Схема підключення доволі проста, але вимагає уваги до деталей. Ось як це виглядає.

Підключення генератора – це не просто “вставив і поїхав”. Важливо перевірити, чи всі дроти на своїх місцях, чи немає пошкоджень ізоляції. Неправильне підключення може призвести до короткого замикання чи навіть пожежі.

Крок за кроком: як підключити генератор?

Якщо ви вирішили самостійно підключити генератор, ось детальна інструкція, яка допоможе зробити все правильно.

1. Відключіть акумулятор. Це перше і найважливіше правило. Зніміть клеми, щоб уникнути ураження струмом чи замикання.
2. Перевірте кріплення генератора. Переконайтеся, що він надійно закріплений на своєму місці, а ремінь приводу має правильне натягнення.
3. Підключіть основний дріт до виводу “30”. Цей дріт іде до акумулятора через запобіжник. Перевірте, щоб клема була чистою і добре затягнутою.
4. Підключіть вивід “67” до регулятора напруги. Це забезпечить стабільну роботу обмотки збудження.
5. З’єднайте вивід “15” із контрольною лампою. Це дозволить вам бачити на панелі приладів, чи працює генератор належним чином.
6. Перевірте всі з’єднання. Упевніться, що немає оголених дротів, а всі клеми надійно закріплені.
7. Підключіть акумулятор і перевірте роботу. Запустіть двигун і перевірте напругу на клемах акумулятора – вона має бути в межах 13,8-14,2 В.

Якщо щось пішло не так, не панікуйте. Краще зверніться до спеціаліста, ніж ризикувати електричною системою автомобіля.

Способи вирішення проблем із генератором

Якщо генератор ВАЗ 2107 перестав працювати належним чином, є кілька способів вирішити проблему. Деякі з них можна виконати самостійно, а для інших знадобиться допомога професіонала.

• Заміна щіток. Це одна з найпоширеніших процедур. Комплект нових щіток коштує недорого, а заміна займає не більше 30 хвилин, якщо у вас є базові інструменти.
• Перевірка та заміна ременя. Якщо ремінь ослаблений, його потрібно підтягнути. Якщо ж він порваний чи зношений, краще замінити його на новий. Вартість ременя – близько 100-150 гривень.
• Очищення контактів. Використовуйте наждачний папір або спеціальний очищувач для видалення окисів із клем. Це може вирішити проблему слабкого контакту.
• Ремонт регулятора напруги. Якщо проблема в регуляторі, його можна замінити. Новий регулятор коштує від 200 до 500 гривень залежно від моделі.
• Повна заміна генератора. Якщо пристрій повністю вийшов із ладу, дешевше буде купити новий чи відновлений генератор. Ціна нового – від 2000 гривень, а відновленого – близько 1000-1500 гривень.

Цитата експерта. “Більшість проблем із генератором ВАЗ 2107 можна вирішити за кілька годин, якщо вчасно помітити несправність. Найголовніше – не ігнорувати сигнали, такі як тьмяне світло фар чи миготіння лампи заряду”, – зазначає автомеханік із 15-річним досвідом Сергій Коваленко (джерело. інтерв’ю для журналу “АвтоМир”).

Профілактика: як уникнути поломок генератора?

Профілактика – це найкращий спосіб уникнути дорогого ремонту. Ось кілька простих, але ефективних порад, які допоможуть вашому генератору працювати довше.

• Регулярно перевіряйте натяг ременя. Слабкий ремінь може призводити до просковзування, що знижує ефективність генератора. Перевіряйте його хоча б раз на 3-4 місяці.
• Слідкуйте за чистотою контактів. Волога та бруд – головні вороги електрики. Очищайте клеми та захищайте їх спеціальними мастилами.
• Не перевантажуйте електричну систему. Якщо ви встановили потужну аудіосистему чи додаткове освітлення, переконайтеся, що генератор здатен витримати таке навантаження.
• Перевіряйте напругу. Використовуйте мультиметр, щоб час від часу контролювати вихідну напругу генератора. Норма – 13,8-14,2 В на холостих обертах.
• Уникайте їзди по глибоких калюжах. Вода може потрапити в генератор і викликати коротке замикання. Якщо це сталося, просушіть пристрій якомога швидше.

Реальний випадок. один водій із Харкова розповів, що його генератор вийшов із ладу після поїздки по затопленій дорозі. Вода потрапила всередину, і ремонт обійшовся в 2500 гривень. Якби він уникнув калюжі, цієї проблеми можна було б уникнути.

Корисні поради для новачків і досвідчених водіїв

Для новачків

Якщо ви тільки починаєте розбиратися в автомобілях, ось кілька порад, які допоможуть вам із генератором ВАЗ 2107.

• Не бійтеся перевіряти прості речі. Наприклад, якщо лампа заряду на панелі приладів горить, перевірте ремінь і клеми – можливо, проблема в дрібницях.
• Завжди тримайте під рукою інструменти. Набір ключів, мультиметр і запасний ремінь можуть врятувати вас у дорозі.
• Не експериментуйте з електрикою без знань. Якщо ви не впевнені, краще зверніться до майстра, ніж ризикувати.

Для досвідчених

Якщо ви вже маєте досвід роботи з ВАЗ 2107, ці поради допоможуть вам оптимізувати роботу генератора.

• Встановіть більш потужний генератор. Якщо ви використовуєте багато додаткового обладнання, генератор на 80-90 А буде кращим вибором, ніж стандартний на 55 А.
• Використовуйте якісні запчастини. Дешеві щітки чи регулятори швидко виходять із ладу, тому краще витратити трохи більше, але отримати надійність.
• Проводьте профілактичний ремонт. Раз на рік розбирайте генератор, очищайте його від пилу та перевіряйте стан підшипників.

Цікаві факти про генератор ВАЗ 2107

Цікаві факти по темі. чи знали ви, що генератор ВАЗ 2107, який випускався з 1982 року, був спроектований із запасом міцності, щоб витримувати навіть найсуворіші умови експлуатації? Ось кілька цікавинок.
– Перші моделі генераторів Г-222 видавали лише 42 А, але згодом їх модернізували до 55 А.
– У 90-х роках багато водіїв самостійно переробляли генератори, встановлюючи потужніші діоди, щоб живити додаткові прилади.
– За статистикою, середній термін служби генератора ВАЗ 2107 – близько 5-7 років або 100 000 км пробігу. 😊

Сподіваюся, ця інформація допоможе вам краще зрозуміти роботу генератора ВАЗ 2107 і впоратися з будь-якими проблемами. Пам’ятайте, що регулярний догляд за автомобілем – це запорука вашої безпеки та комфорту на дорозі. Якщо у вас є власний досвід чи питання, діліться ними в коментарях – будемо розбиратися разом!

Ця стаття розкриває всі аспекти роботи генератора ВАЗ 2107, від схеми підключення до профілактики. Дотримуйтесь наших порад, і ваш автомобіль завжди буде в строю, готовим до будь-яких подорожей!
