Стабілізатор напруги 12 вольт своїми руками – це не просто проєкт для любителів електроніки, а справжній порятунок для тих, хто хоче захистити свою техніку від перепадів напруги! Уяви: ти підключаєш світлодіоди в авто чи домашній пристрій, а напруга скаче від 10 до 15 вольт – недовго й до поломки. У цій статті ми розберемо, як зробити простий і надійний стабілізатор напруги 12 вольт із доступних деталей, щоб твої пристрої працювали як годинник.
Цей маленький пристрій – ключ до стабільності в електричних системах, чи то автомобільна мережа, чи портативний гаджет. Ми розповімо, що знадобиться для створення стабілізатора, як його зібрати, і поділимося порадами, щоб усе вийшло з першого разу. Готовий зануритися в світ електроніки й зробити щось круте своїми руками? Тоді бери паяльник і вперед!
Що таке стабілізатор напруги 12 вольт і для чого він потрібен
Стабілізатор напруги – це пристрій, який підтримує стабільний вихідний вольтаж незалежно від коливань на вході. У нашому випадку ми говоримо про стабілізатор на 12 вольт – ідеальний вибір для автомобілів, світлодіодних стрічок, магнітол чи інших пристроїв, що живляться від 12-вольтових джерел. Без нього перепади напруги можуть спалити чутливі компоненти чи скоротити їхній термін служби.
Уяви ситуацію: генератор твого авто видає від 12,5 до 14,7 вольт залежно від обертів двигуна. Світлодіоди, розраховані на 12 вольт, не витримують таких стрибків – перегріваються й гаснуть. Стабілізатор “згладжує” ці коливання, забезпечуючи стабільні 12 вольт. А якщо ти робиш його сам, то ще й заощаджуєш гроші й отримуєш задоволення від процесу!
Стабілізатори бувають лінійними та імпульсними. Лінейні – простіші й дешевші, ідеальні для початківців. Імпульсні – ефективніші, але складніші в збірці. Ми зосередимося на лінійному варіанті – він доступний і надійний для більшості завдань.
Переваги саморобного стабілізатора
Чому варто спробувати зробити його самому:
- Економія: деталі коштують копійки порівняно з готовими пристроями.
- Гнучкість: можеш налаштувати під свої потреби.
- Досвід: навчишся основам електроніки й пайки.
- Надійність: сам контролюєш якість збірки.
Що знадобиться для створення стабілізатора напруги 12 вольт
Щоб зробити стабілізатор напруги 12 вольт своїми руками, потрібен мінімальний набір деталей і інструментів. Усе це легко знайти в радіомагазинах чи онлайн, а деякі компоненти, можливо, вже валяються в твоїй шухляді.
Список деталей
Ось що тобі знадобиться:
- Мікросхема стабілізатора: L7812 – класичний лінійний стабілізатор на 12 вольт із вихідним струмом до 1 ампера.
- Конденсатори: 2 штуки – електролітичний на 100 мкФ (16 В) і керамічний на 0,1 мкФ (для згладжування пульсацій).
- Радіатор: маленький алюмінієвий тепловідвід (L7812 гріється при навантаженні).
- Проводи: кілька коротких відрізків ізольованого дроту (0,5-1 мм²).
- Макетна плата: для пайки (або перфорована основа).
- Корпус: пластикова коробка чи контейнер від “кіндер-сюрпризу” для ізоляції.
- Діод (опціонально): 1N4007 – для захисту від зворотного струму.
Інструменти
Для роботи приготуй:
- Паяльник: 25-40 Вт із тонким жалом.
- Припій: олов’яно-свинцевий із флюсом.
- Мультиметр: для перевірки напруги.
- Пінцет: для точної роботи з дрібними деталями.
- Кусачки: щоб обрізати зайві ніжки.
Усе це – базовий набір радіоаматора. Якщо чогось бракує, позичи в друга чи докупи – витрати мінімальні.
Схема стабілізатора напруги 12 вольт
Схема стабілізатора на L7812 – це класика, з якою впорається навіть новачок. Вона проста, але ефективна: три ніжки мікросхеми – вхід, вихід і земля – плюс кілька компонентів для стабільності.
Як працює схема
L7812 – лінійний стабілізатор із фіксованим вихідним напруженням 12 вольт. Він приймає вхідну напругу (від 14,5 до 30 В) і “зрізає” її до стабільних 12 В. Конденсатори згладжують пульсації, а радіатор відводить тепло, яке виникає через різницю між вхідним і вихідним напруженням.
Ось базова схема:
- Вхід (Input): підключається до джерела живлення (наприклад, акумулятора).
- Земля (Ground): загальний “мінус” для всіх компонентів.
- Вихід (Output): звідси йде стабільні 12 В до навантаження.
Конденсатор на 100 мкФ ставиться на вхід, щоб згладити коливання від джерела. Керамічний на 0,1 мкФ – на вихід, для захисту від високочастотних шумів.
Покрокове створення стабілізатора напруги 12 вольт
Тепер перейдемо до практики. Зібрати стабілізатор напруги 12 вольт своїми руками – це як скласти маленький конструктор, тільки з паяльником. Ось як це зробити.
Крок 1: Підготовка деталей
Перевір усі компоненти. Мікросхема L7812 має три ніжки: лівий – вхід, середній – земля, правий – вихід (якщо дивитися на неї лицьовою стороною). Конденсатори розрізняй за полярністю – у електролітичного є “+” і “–”, у керамічного її немає.
Підготуй макетну плату: розміть місця для ніжок мікросхеми й конденсаторів. Якщо плати немає, можеш спаяти “на вазі”, але це менш зручно.
Крок 2: Складання схеми

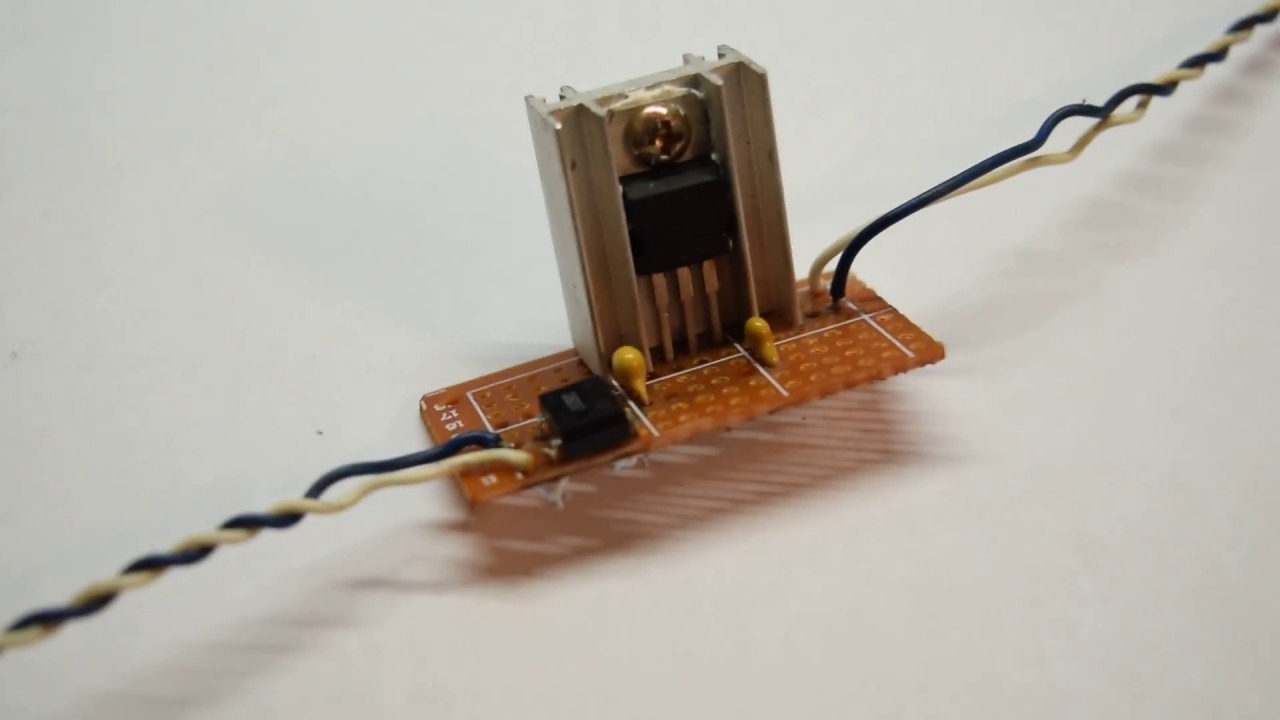

Розташуй L7812 на платі так, щоб ніжки увійшли в отвори. Припаяй її акуратно, не перегріваючи – 2-3 секунди на ніжку достатньо.
Далі:
- Припаяй конденсатор 100 мкФ між входом (ліва ніжка) і землею (середня ніжка), стеж за полярністю: “+” до входу, “–” до землі.
- Додай конденсатор 0,1 мкФ між виходом (права ніжка) і землею – він маленький і безполярний.
- Підключи дроти: один до входу (для джерела), другий до виходу (для навантаження), третій до землі (загальний).
Діод 1N4007 (анод до входу, катод до джерела) додай, якщо боїшся зворотного струму – наприклад, при підключенні до авто.
Крок 3: Монтаж радіатора
L7812 гріється, якщо вхідна напруга набагато вища за 12 В або струм перевищує 0,5 А. Прикрути до неї маленький радіатор через теплопровідну пасту – це продовжить її життя.
Крок 4: Перевірка
Підключи стабілізатор до джерела (наприклад, акумулятора на 14-18 В). Мультиметром перевір вихід – має бути близько 12 В (11,8-12,2 В – норма). Якщо все працює, вітаю – ти зробив стабілізатор!
Крок 5: Упаковка
Помісти схему в пластиковий корпус, просвердлив отвори для проводів. Закріпи плату гарячим клеєм чи болтами. Корпус захистить від пилу й короткого замикання.
Як уникнути помилок
Щоб твій стабілізатор напруги 12 вольт запрацював із першого разу:
- Перегрів: не подавай більше 30 В на вхід і стеж за радіатором.
- Полярність: перевір “+” і “–” конденсатора – помилка спалить схему.
- Пайка: уникай “холодних” швів – припій має блищати.
Варіації стабілізатора
Хочеш більше можливостей? Ось альтернативи:
Стабілізатор на LM317
LM317 – регульований стабілізатор. Додай два резистори (240 Ом і 1,5 кОм), щоб налаштувати вихід на 12 В. Він гнучкіший, але складніший у збірці.
Імпульсний стабілізатор
Для потужних навантажень (понад 1 А) спробуй модуль на базі XL4015. Він ефективніший, але потребує більше деталей і знань.
Практичні поради для стабілізатора
Щоб твій стабілізатор напруги 12 вольт став ідеальним, тримай паяльник чистий – гарна пайка це запорука успіху. Перевіряй напругу на вході – вона має бути щонайменше на 2-3 В вищою за 12 В. І не бійся додати світлодіод із резистором (1 кОм) на вихід – він покаже, що схема працює.
Тестуй стабілізатор із реальним навантаженням – наприклад, світлодіодною стрічкою на 12 В. Зберігай його в сухому місці, якщо використовуватимеш не одразу. Зроби запас – другий стабілізатор стане в пригоді для іншого проєкту!
Стабілізатор напруги 12 вольт своїми руками – це не лише користь, а й задоволення від творчості. Збирай, експериментуй і насолоджуйся результатом – твої пристрої скажуть тобі “дякую” довгою роботою!
