Уявіть: у вас є стара, але надійна аналогова камера, яка все ще здатна видавати чітке зображення, і ви хочете підключити її до сучасного монітора. Чи можливо це? Абсолютно! Хоч аналогова технологія здається реліктом минулого, з правильним обладнанням і підходом ви можете вдихнути нове життя в цю техніку. У цій статті ми розберемо кожен крок цього процесу, розкриємо всі нюанси, поділимося практичними порадами та навіть додамо кілька цікавих фактів. Готові? Тоді поїхали!
Чому варто підключати аналогову камеру до монітора?
Аналогові камери, попри свій вік, мають унікальні переваги: вони надійні, прості в обслуговуванні та часто дешевші за цифрові аналоги. Але навіщо їх підключати до монітора? Це може бути корисно для систем відеоспостереження, домашнього моніторингу чи навіть для творчих проєктів, де потрібен ретро-ефект. Монітор забезпечує більший екран для перегляду, ніж крихітні дисплеї старих камер, і дозволяє зручно аналізувати зображення.
Перш ніж ми зануримося в технічні деталі, давайте розберемося, що вам знадобиться і які виклики можуть виникнути. Ми розглянемо типи аналогових камер, необхідне обладнання, схеми підключення та навіть способи усунення типових проблем.
Типи аналогових камер та їх особливості
Не всі аналогові камери однакові, і розуміння їх типів допоможе вам правильно обрати обладнання для підключення. Ось основні категорії, з якими ви можете зіткнутися:
- Камери з CVBS (Composite Video Baseband Signal): Це найпоширеніший тип аналогових камер, який використовує композитний відеосигнал. Вони видають сигнал у форматі PAL або NTSC, що потрібно враховувати при виборі обладнання. CVBS-камери прості, але їх роздільна здатність обмежена (зазвичай до 720×576 пікселів для PAL).
- AHD (Analog High Definition): Сучасніший варіант аналогових камер, який підтримує вищу роздільну здатність (до 1080p). AHD-камери потребують сумісного обладнання, але забезпечують кращу якість зображення.
- CVI та TVI: Це інші формати аналогових камер високої чіткості, розроблені Dahua (CVI) та Hikvision (TVI). Вони також підтримують HD-зображення, але потребують спеціальних конвертерів або сумісних моніторів.
Кожна з цих камер має свої роз’єми (зазвичай BNC або RCA) і вимоги до сигналу, тому перед підключенням перевірте технічні характеристики вашої моделі. Якщо ви не впевнені, який тип камери у вас, пошукайте маркування на корпусі або зверніться до документації.
Що потрібно для підключення аналогової камери до монітора?
Щоб успішно підключити аналогову камеру до монітора, вам знадобиться кілька ключових компонентів. Ми склали детальний список, щоб ви нічого не пропустили:
- Аналогова камера: Переконайтеся, що вона працює, і перевірте тип вихідного сигналу (CVBS, AHD, CVI чи TVI).
- Монітор: Він повинен мати відповідний вхід (HDMI, VGA, BNC або композитний). Сучасні монітори часто мають лише HDMI, тому, можливо, знадобиться адаптер.
- Конвертер сигналу: Аналогові камери видають сигнал, який не сумісний із сучасними моніторами, тому потрібен пристрій для перетворення сигналу (наприклад, CVBS-to-HDMI конвертер).

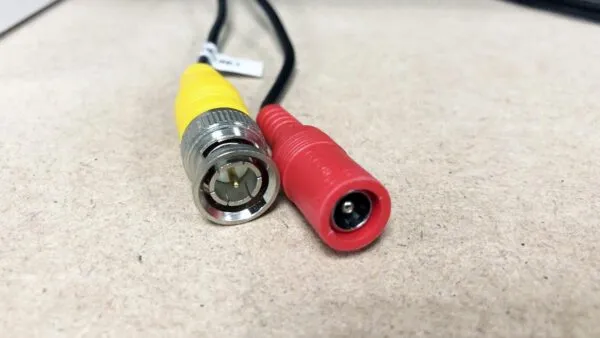

- Кабелі: Зазвичай це коаксіальний кабель із BNC-роз’ємами або RCA для передачі відео. Для живлення камери може знадобитися окремий кабель.
- Блок живлення: Більшість аналогових камер потребують 12V DC. Перевірте специфікації вашої камери, щоб уникнути пошкодження.
- Додаткові аксесуари (опціонально): Наприклад, спліттери для підключення кількох камер або підсилювачі сигналу для довгих кабелів.
Перед покупкою обладнання перевірте сумісність усіх компонентів. Наприклад, якщо ваша камера видає CVBS-сигнал, а монітор має лише HDMI-вхід, вам точно знадобиться конвертер.
Крок за кроком: як підключити аналогову камеру до монітора
Тепер, коли ви знаєте, що потрібно, настав час діяти. Ось детальна інструкція, яка проведе вас через весь процес:
Крок 1: Перевірте камеру та монітор
Увімкніть камеру та переконайтеся, що вона працює. Якщо є можливість, підключіть її до старого телевізора з RCA-входом, щоб перевірити сигнал. Для монітора визначте доступні входи (HDMI, VGA, BNC). Якщо монітор не має аналогових входів, приготуйте конвертер.
Крок 2: Підберіть конвертер сигналу
Для CVBS-камер найпопулярнішим є конвертер CVBS-to-HDMI. Він перетворює аналоговий сигнал у цифровий, сумісний із сучасними моніторами. Для AHD, CVI або TVI камер переконайтеся, що конвертер підтримує ваш формат. Хороший конвертер коштує від $15 до $50 залежно від функцій (наприклад, підтримка 1080p).
Крок 3: Підключіть камеру до конвертера
Використовуйте коаксіальний кабель із BNC-роз’ємами, щоб з’єднати вихід камери з входом конвертера. Якщо камера має RCA-вихід, підключіть її через відповідний кабель. Переконайтеся, що з’єднання міцне, адже слабкий контакт може викликати перешкоди.
Крок 4: З’єднайте конвертер із монітором
Підключіть вихід конвертера (зазвичай HDMI) до входу монітора за допомогою HDMI-кабелю. Якщо монітор має лише VGA, вам знадобиться додатковий адаптер HDMI-to-VGA. Увімкніть монітор і виберіть правильне джерело сигналу (наприклад, HDMI1).
Крок 5: Подайте живлення
Підключіть камеру до блоку живлення (зазвичай 12V). Якщо конвертер потребує окремого живлення, підключіть і його. Переконайтеся, що всі пристрої ввімкнені.
Крок 6: Налаштуйте зображення
Якщо все підключено правильно, ви побачите зображення з камери на моніторі. Якщо картинка відсутня або є перешкоди, перевірте кабелі, роз’єми та налаштування конвертера. Деякі конвертери дозволяють регулювати яскравість чи контрастність.
Порівняння типів конвертерів: який обрати?
Вибір конвертера залежить від вашої камери та монітора. Ми зібрали порівняльну таблицю, щоб допомогти вам зробити правильний вибір:
| Тип конвертера | Підтримувані формати | Переваги | Недоліки | Ціна |
|---|---|---|---|---|
| CVBS-to-HDMI | CVBS (PAL/NTSC) | Доступна ціна, простота використання | Обмежена роздільна здатність | $15–$30 |
| AHD/CVI/TVI-to-HDMI | AHD, CVI, TVI, CVBS | Підтримка HD, універсальність | Вища ціна | $30–$50 |
| BNC-to-VGA | CVBS | Підходить для старих моніторів | Обмежена якість, рідко зустрічається | $20–$40 |
Типові проблеми та їх вирішення
Підключення аналогової камери до монітора не завжди проходить гладко. Ось найпоширеніші проблеми та способи їх усунення:
- Немає зображення: Перевірте, чи правильно підключені кабелі, чи ввімкнене живлення та чи вибране правильне джерело сигналу на моніторі. Якщо проблема залишається, протестуйте камеру на іншому пристрої.
- Перешкоди чи шум на екрані: Це може бути через неякісний кабель або слабкий сигнал. Спробуйте замінити кабель або додати підсилювач сигналу.
- Неправильні кольори: Переконайтеся, що формат сигналу камери (PAL/NTSC) відповідає налаштуванням конвертера.
- Затримка зображення: Деякі дешеві конвертери додають затримку. Якщо це критично, розгляньте покупку якіснішого пристрою.
Цікаві факти по темі
Аналогові камери досі використовуються в багатьох сферах, і їхня історія сповнена цікавих моментів! 😊
– Перші аналогові камери для відеоспостереження з’явилися ще в 1940-х роках і використовувалися для військових цілей.
– Формат CVBS, який ми вважаємо застарілим, був стандартом для телебачення аж до 2000-х років!
– У 2010-х роках AHD-камери стали справжньою революцією, адже дозволили передавати HD-зображення по звичайних коаксіальних кабелях.
– За даними Security Magazine, у 2023 році аналогові камери все ще становили близько 20% ринку відеоспостереження завдяки їхній доступності.
Поради для оптимального використання
Щоб ваше підключення було не лише успішним, а й зручним, ось кілька практичних рекомендацій:
- Використовуйте якісні кабелі: Дешеві кабелі можуть викликати втрату сигналу, особливо на великих відстанях.
- Оновіть прошивку конвертера: Деякі сучасні конвертери підтримують оновлення, що покращує сумісність.
- Додайте запис: Якщо ви хочете не лише переглядати, а й записувати відео, підключіть камеру до DVR (цифрового відеореєстратора) перед конвертером.
- Тестуйте перед установкою: Завжди перевіряйте систему в “лабораторних” умовах, перш ніж монтувати камеру на постійне місце.
Майбутнє аналогових камер: чи варто інвестувати?
Хоча цифрові IP-камери домінують на ринку, аналогові системи все ще мають свої ніPluses and minuses of using analog cameras include their affordability and simplicity, but they lack the advanced features of IP cameras, like remote access or AI analytics. However, for small-scale setups or budget-conscious users, analog cameras remain a viable option. Investing in a good converter and quality cables can extend the life of your analog camera for years.
The key to success is ensuring compatibility between your camera, converter, and monitor—get this right, and you’ll have a reliable, cost-effective surveillance solution.
